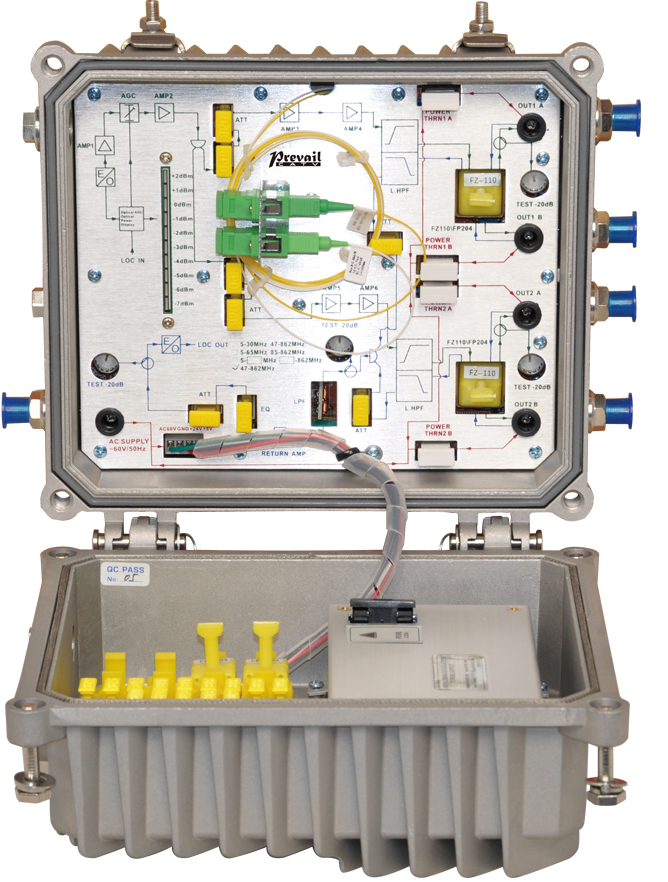

WR1004DJL，分配四路輸出雙向光接收機，支持光AGC， 電調衰減，電調均衡，前級采用全砷化鎵MMIC放大，后級為砷化鎵放大模塊，最大輸出電平≥ 112dBμV。
* 5 ~ 1003MHz。
* 光AGC范圍: -9 ~ +2 dBm。
* 砷化鎵功率倍增放大，最大輸出電平≥ 112dBμV
* 四路分配或分支輸出。
* 電調衰減，電調均衡。
* 上行通道輸出光波長和功率：1310±10nm, 1 mW。
* NPR動態范圍≥ 15 dB (DFB), NPR≥ 30 dB。
* 支持國標II類應答器。
|
項 目 |
單 位 |
技 術 參 數 |
|
|
正 向 光 接 收 部 分 |
|||
|
光 學 參 數 |
|||
|
接收光功率 |
dBm |
-9 ~ +2 |
|
|
光反射損耗 |
dB |
>45 |
|
|
光接收波長 |
nm |
1100 ~ 1600 |
|
|
光連接器類型 |
|
FC/APC、SC/APC或由用戶指定 |
|
|
光纖類型 |
|
單 模 |
|
|
鏈 路 性 能 |
|||
|
C/N |
dB |
≥ 51（-2dBm輸入時） |
|
|
C/CTB |
dB |
≥ 65 |
輸出電平108 dBμV 均衡6dB時 |
|
C/CSO |
dB |
≥ 60 |
|
|
射 頻 參 數 |
|||
|
頻率范圍 |
MHz |
85 ~1003 |
|
|
帶內平坦度 |
dB |
±0.75 |
|
|
標稱輸出電平 |
dBμV |
≥ 108 |
|
|
最大輸出電平 |
dBμV |
≥ 112 |
|
|
輸出反射損耗 |
dB |
≥16 |
|
|
輸出阻抗 |
Ω |
75 |
|
|
電控均衡范圍 |
dB |
0～15 |
|
|
電控衰減范圍 |
dB |
0～20 |
|
|
反 向 光 發 射 部 分 |
|||
|
光 學 參 數 |
|||
|
光發射波長 |
nm |
1310±10、1550±10 |
|
|
輸出光功率 |
mW |
0.5、1、2 |
|
|
光連接器類型 |
|
FC/APC、SC/APC |
|
|
射 頻 參 數 |
|||
|
頻率范圍 |
MHz |
5 ~ 65 |
|
|
帶內平坦度 |
dB |
±0.75 |
|
|
輸入電平 |
dBμV |
72 ~ 85 |
|
|
輸出阻抗 |
Ω |
75 |
|
|
一 般 特 性 |
|||
|
電源電壓 |
V |
AC（150~265）V；AC（35~90）V |
|
|
工作溫度 |
℃ |
-40~60 |
|
|
儲存溫度 |
℃ |
-40~65 |
|
|
相對濕度 |
% |
最大95%無冷凝 |
|
|
功 耗 |
VA |
≤ 30 |
|
|
外形尺寸 |
mm |
240（L）╳ 240（W）╳ 150（H） |
|
