支持熱插拔，可選配CWDM，輸出光功率可調衰減，范圍0~4dB，0.1dB步進，泵浦溫度、偏置電流、制冷電流實時檢測。
使EDFA模塊輸出光功率保持恒定。內部控制電路可以維持著激光器的輸出功率和溫度，可以通過CMM總線管理單元進行參數的設置和查看。
● 支持熱插拔。

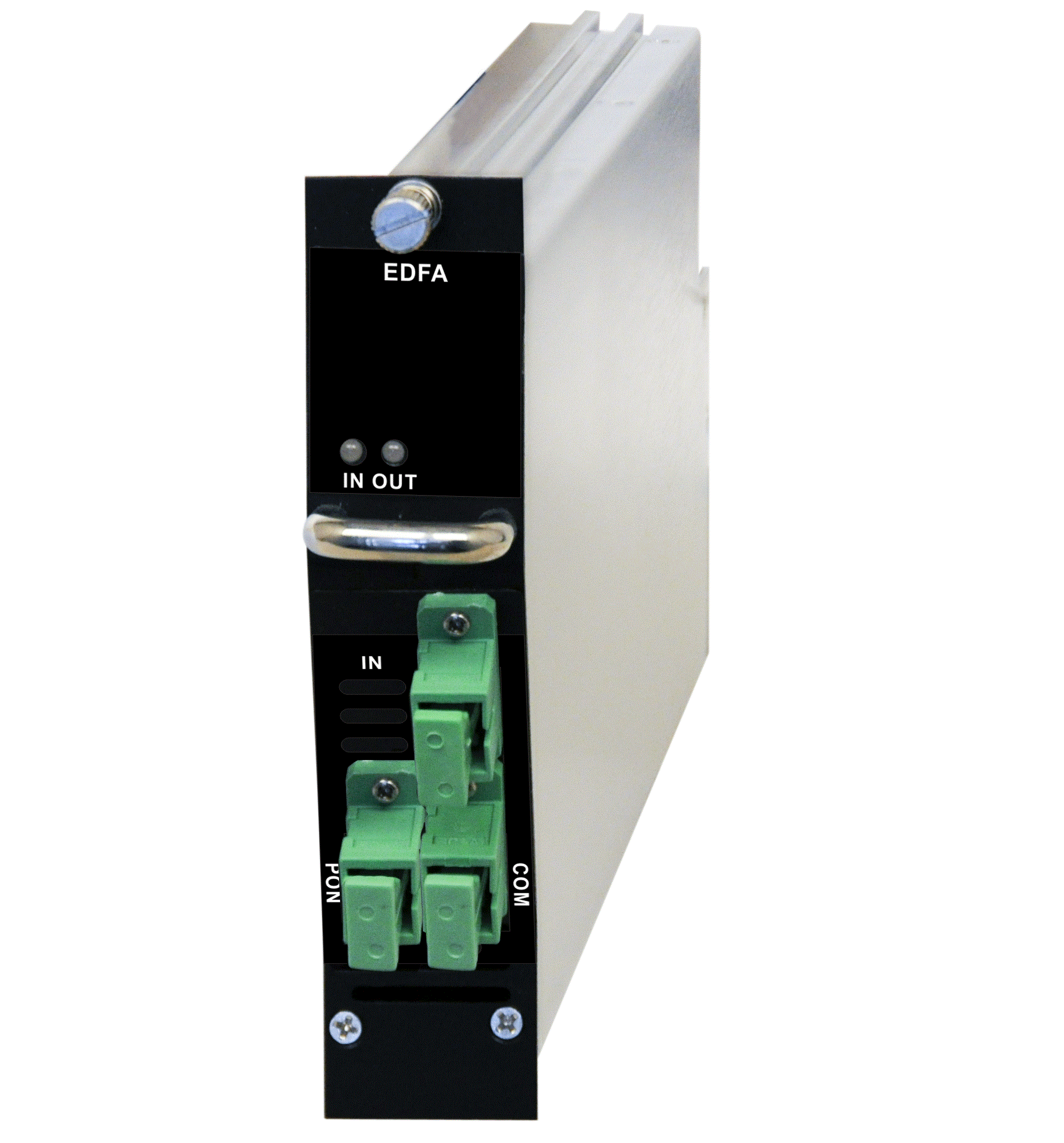

● 可選配CWDM。

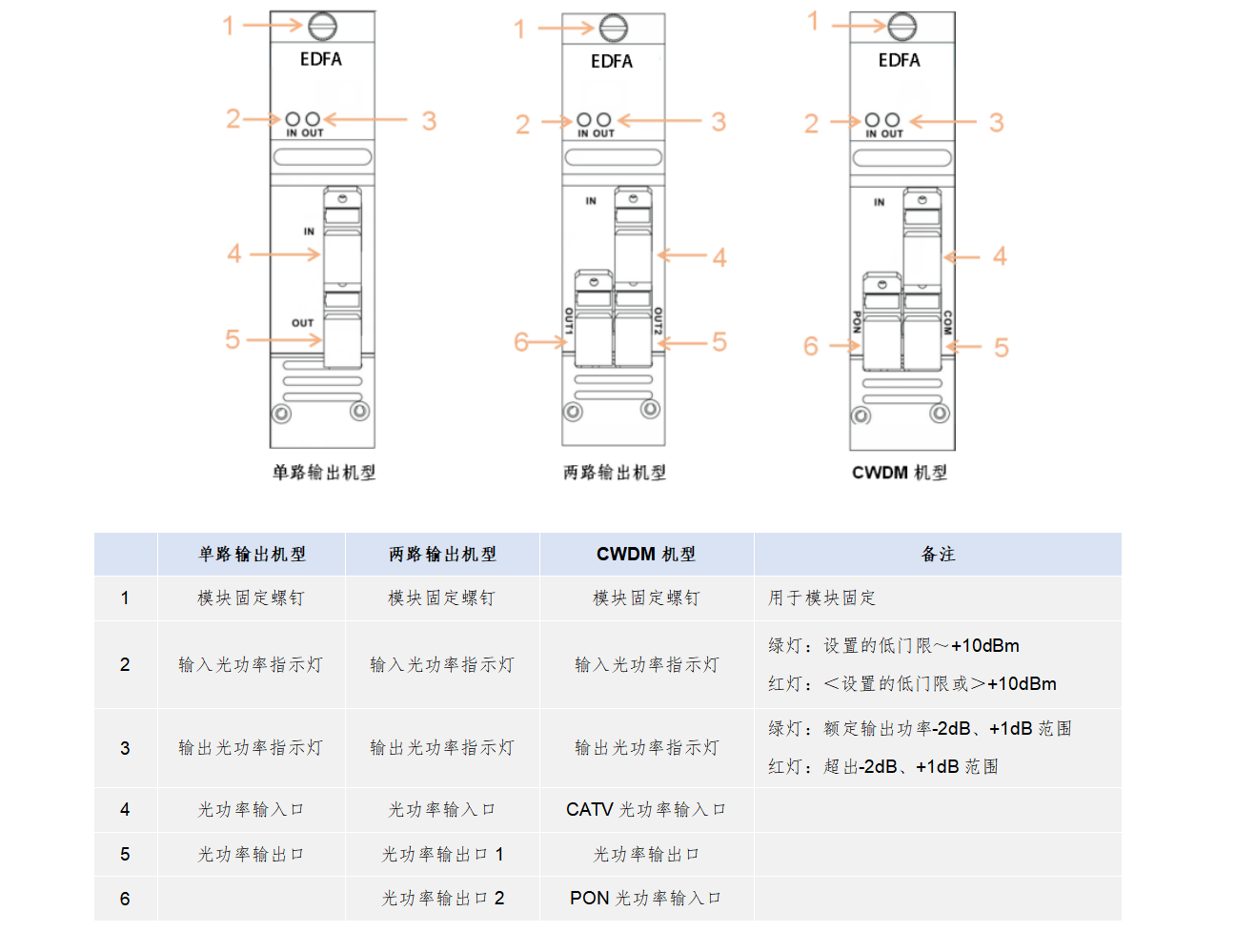

● 光功率輸入輸出狀態指示燈。
● 輸出光功率可調衰減，范圍0~4dB，0.1dB步進。
● 泵浦溫度、偏置電流、制冷電流實時檢測。
● 寬輸入光功率范圍：-5 ～+10 dBm。
|
項 目 |
單 位 |
技 術 參 數 |
|
|
EDFA |
|||
|
工作波長 |
nm |
1535 - 1565 |
|
|
輸入光功率 |
dBm |
-5 - +10 |
推薦0 - +5dBm |
|
輸出光功率 |
dBm |
13 - 24 |
|
|
輸出功率穩定度 |
dBm |
±0.5 |
|
|
噪聲系數 |
dB |
≤ 5.0 |
輸入光功率0dBm |
|
反射損耗 |
dB |
≥ 45 |
|
|
CNR |
dB |
≥ 52 |
550MHZ 59CH 模擬信號77dBuV/CH 550-870MHZ 40CH 數字信號67dBuV/CH 接收光功率為-1dBm |
|
CTB |
dB |
≥ 63 |
|
|
CSO |
dB |
≥ 63 |
|
|
泵浦泄漏功率 |
dBm |
≤ -30 |
|
|
光連接器類型 |
|
SC/APC |
|
|
CWDM |
|||
|
波長 |
nm |
1310±10、1490±10、1550±10 |
|
|
最大輸入功率 |
mw |
500 |
|
|
插入損耗 |
dB |
≤0.6 |
|
|
光連接器類型 |
|
SC/APC或SC/UPC |
|
|
光隔離度 |
dB |
≥15：Com-PON |
|
|
≥30： Com-CATV |
|||
|
其 他 |
|||
|
工作溫度 |
℃ |
-5 - +55 |
|
|
儲存溫度 |
℃ |
-30 - +70 |
|
|
最大功耗 |
W |
≤20 |
|
|
重量 |
Kg |
1 |
|
